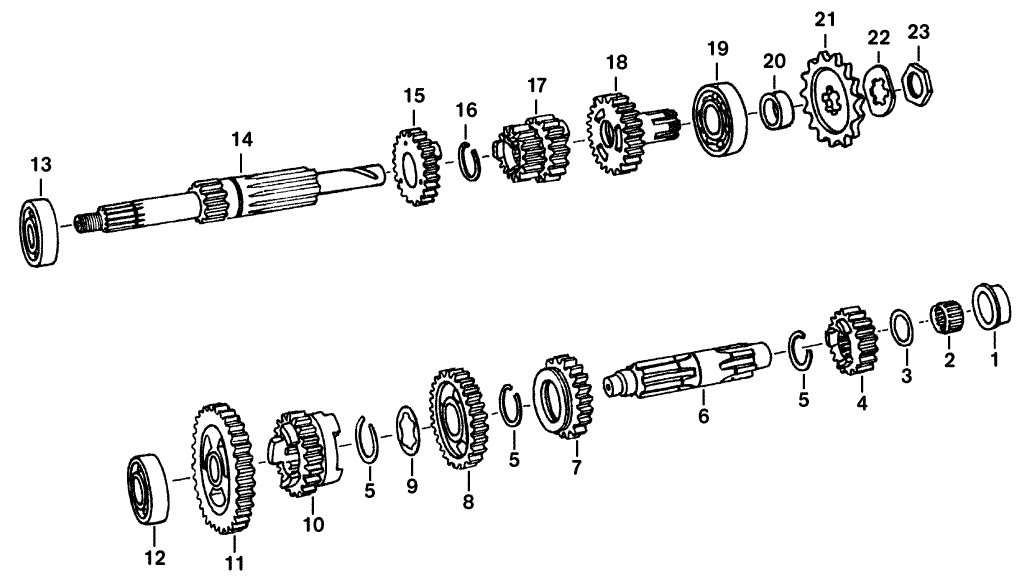

4.10. Převodovka



Sprengring 20 Abstandshülse für Kettenrad Sprengring 20 Sprengring 20 Sprengring 20 Paßscheibe 15x0,5 Ersatzteilkatalog Motor Getriebe MZ ETZ 125/150



Císlo obrázku Jméno/odkaz do e-shopu Císlo dílu
0 Řetězové kolo malé (rozeta) MZ ETZ125, ETZ150 13 - 16 zubů 31-46.028
1 Pouzdro uložení předlohové hřídele MZ ETZ125 a ETZ150 31-41.012
2 Jehlové ložisko 15x19x13 převodovka MZ ETZ 125, 150 94-02.406
4 Hnancí kolo 3-tího převodového stupně MZ ETZ 125 a 150 31-46.014
6 Převodovka - předlohová hřídel ETZ 125, 150 31-46.012
7 Hnané kolo 3-tího převodového stupně MZ ETZ 125 a 15 31-46.016
8 Převodovka - kolo 2 rychlosti MZ ETZ 125, 150 31-46.018
9 Převodovka - podložka MZ ETZ 125, 150 31-46.023
10 Převodovka - kolo 1 a 2 rychlosti MZ ETZ 125, 150 31-46.020
11 Převodovka - kolo 1 rychlosti MZ ETZ 125, 150 31-46.022
12 Ložisko 6201 C3, SNH 93-93.106
13 Ložisko 6202 C3, SNH 93-93.147
14 Spojka - hřídel MZ ETZ 125, 150 31-46.002
15 Kolo 4-tého převodového stupně MZ ETZ 125 a 150 31-46.004
15 Kolo 4-tého převodového stupně MZ ETZ 125 a 150 31-46.004
17 Převodovka - kolo 4 a 5-tého převodového stupně MZ ETZ 125, 150 31-46.006
18 Převodovka - výstupní hřídel MZ ETZ 125, 150 31-46.007
20 Distanční kus řetězového kola MZ ES ETS TS ETZ 125 150 11-47.044
22 Pojistný plech rozety MZ ETZ 125/150 01-47.008
23 Matice rozety 20x1,5 MZ ETZ 125 150 94-73.862
na. Ložisko 6204
